電參數測量 SINCE 1988

CTP800電流傳感器電源盒

◆ 產品特點

一、面板介紹

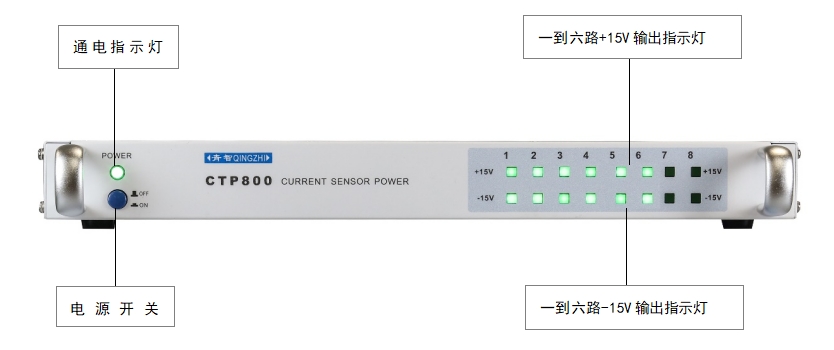

前面板介紹

CTP800傳感器電源箱

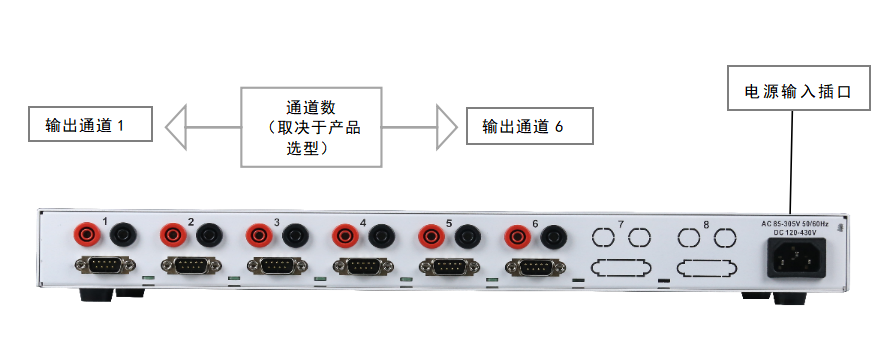

后面板介紹


CTP800傳感器電源箱


二、電氣規格


項目范圍
輸出電壓范圍±DC15V（誤差±0.5V）
輸出電流范圍1Amax
輸入電壓范圍85-305VAC50/60Hz , 120-430VDC
工作環境濕度20~70%RH 無冷凝
工作環境溫度-20~+50℃
存儲溫度、濕度-30~+70℃、10~95%
尺寸(長*寬*高)426mm*254mm*52mm
重量3.5kg

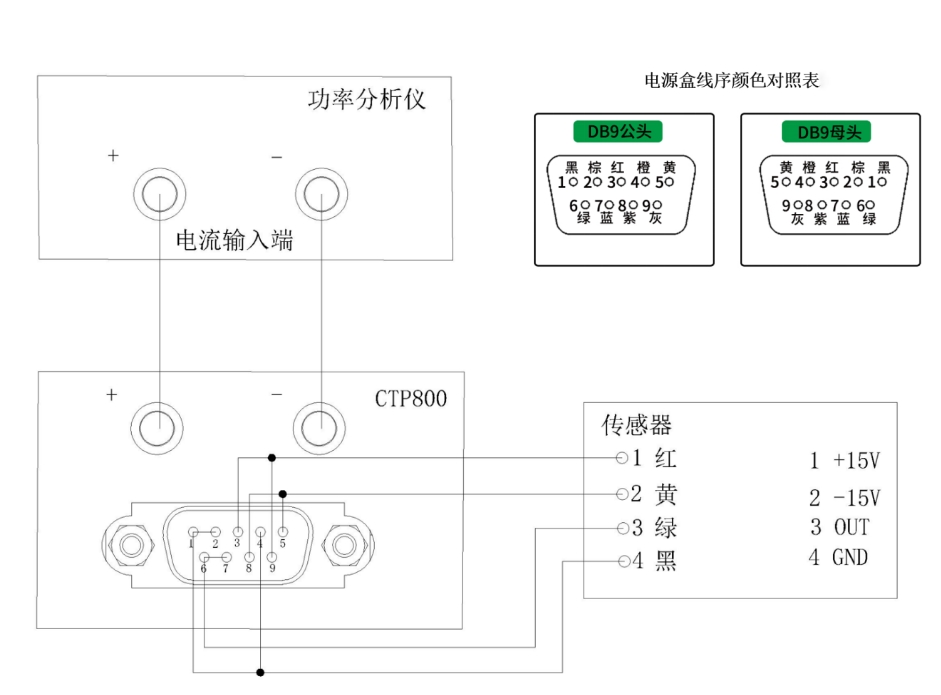

三、接線圖


CTP800傳感器電源箱


CTP800輸出端接入功率分析儀電流輸入端，DB9連接線一頭接入電源盒一頭接入傳感器。

DB9接線順序?yàn)?紅色端子（紅線和灰線）接入+15V，黃色端子（黃線和紫線）接入-15V，綠色端子（綠線和藍線）接入OUT，黑色端子（黑線、橙線和棕線）接入傳感器GND。

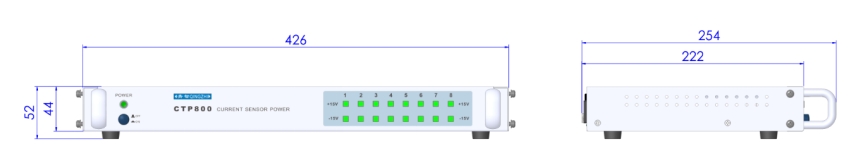

四、尺寸規格


                                                                                                                                                  單位為毫米

CTP800傳感器電源箱
